Hej där, andra marina entusiaster! Som leverantör avMaringrindventil, Jag har fått många frågor nyligen om den bästa installationsvinkeln för dessa ventiler. Så jag trodde att jag skulle ta ett djupt dyk i det här ämnet och dela mina insikter med dig.
Först och främst, låt oss förstå vad en marin grindventil är. Det är en avgörande komponent i marina system, som används för att kontrollera flödet av vätskor som vatten, olja och gas. Dessa ventiler fungerar genom att höja eller sänka en grind inuti ventilkroppen för att antingen tillåta eller blockera flödet. Nu kan installationsvinkeln för en marin grindventil ha en betydande inverkan på dess prestanda, hållbarhet och total effektivitet.
Varför installationsvinkeln är viktig
Vinkeln vid vilken du installerar en maringrindventil kan påverka flera aspekter av dess drift. Till att börja med kan det påverka flödesegenskaperna för vätskan som passerar genom ventilen. Om ventilen är installerad i en felaktig vinkel kan den orsaka turbulens, tryckfall och till och med kavitation i systemet. Detta minskar inte bara ventilens effektivitet utan kan också leda till för tidigt slitage, vilket kan leda till kostsamma reparationer eller ersättare.
En annan viktig faktor är enkel drift och underhåll. En ventil installerad i rätt vinkel är lättare att komma åt och använda, vilket gör den mer bekvämt för besättningen att utföra regelbundna kontroller och underhållsuppgifter. Å andra sidan kan en besvärligt installerad ventil vara svår att nå, vilket ökar risken för mänskligt fel under drift och underhåll.
Faktorer att tänka på när du bestämmer installationsvinkeln
Nu när vi förstår varför installationsvinkeln är viktig, låt oss titta på några av de faktorer du måste tänka på när du bestämmer den bästa vinkeln för din marina grindventil.
1. Flödesriktning
Vätskeflödesriktningen i rörledningen är en av de mest kritiska faktorerna att tänka på. I allmänhet är marina grindventiler utformade för att installeras i horisontellt eller vertikalt läge, med flödesriktningen parallellt med ventilens säte. Detta säkerställer ett smidigt och effektivt flöde genom ventilen, vilket minimerar risken för turbulens och tryckfall.
Om rörledningen har en vertikal körning är det vanligtvis bäst att installera ventilen i ett vertikalt läge, med stammen uppåt. Detta möjliggör enkel åtkomst till ventilens driftsmekanism och säkerställer att eventuella sediment eller skräp i vätskan kan sätta sig längst ner i ventilkroppen, snarare än att fångas i grinden.
2. Rymdbegränsningar
Det tillgängliga utrymmet i det marina systemet kan också påverka ventilens installationsvinkel. I vissa fall kan du ha begränsat utrymme att arbeta med, vilket kan kräva att du installerar ventilen i en vinkel som inte är idealisk. I sådana situationer är det viktigt att konsultera med en professionell ingenjör eller ventilekspert för att säkerställa att ventilen fortfarande kan fungera effektivt och säkert.
3. Underhållskrav
Som nämnts tidigare är enkel drift och underhåll en viktig övervägning när man bestämmer installationsvinkeln. Du bör välja en vinkel som möjliggör enkel åtkomst till ventilens stam, ställdon och andra komponenter, vilket gör det enklare att utföra regelbundna underhållsuppgifter som smörjning, inspektion och utbyte av delar.
4. Miljöförhållanden
Miljöförhållandena i den marina miljön kan också påverka ventilens prestanda och hållbarhet. Till exempel, om ventilen utsätts för höga vibrationsnivåer eller chock, kan det vara nödvändigt att installera den i en vinkel som ger ytterligare stöd och stabilitet. På samma sätt, om ventilen är belägen i ett område med begränsad ventilation, kan du behöva ta hänsyn till ventilens värmeavledningskrav när du väljer installationsvinkeln.
Rekommenderade installationsvinklar
Baserat på de faktorer som nämns ovan är här några allmänna rekommendationer för installationsvinkeln för marina grindventiler:
Horisontell installation
- För rörledningar med en horisontell körning är det vanligtvis bäst att installera ventilen i horisontellt läge, med stammen uppåt. Detta möjliggör enkel åtkomst till ventilens driftsmekanism och säkerställer att alla sediment eller skräp i vätskan kan sedimentera längst ner i ventilkroppen.
- Om rymdbegränsningar hindrar dig från att installera ventilen i ett horisontellt läge kan du installera den i en liten vinkel (upp till 45 grader) så länge flödesriktningen förblir parallell med ventilens säte. Det är emellertid viktigt att notera att installation av ventilen i en brantare vinkel kan öka risken för turbulens och tryckfall, så det bör göras med försiktighet.
Vertikal installation
- För rörledningar med en vertikal körning rekommenderas det att installera ventilen i ett vertikalt läge, med stammen uppåt. Detta möjliggör enkel åtkomst till ventilens driftsmekanism och säkerställer att alla sediment eller skräp i vätskan kan sedimentera längst ner i ventilkroppen.
- Om ventilen måste installeras i ett vertikalt läge med stammen nedåt, är det viktigt att se till att ventilen stöds korrekt för att förhindra skador på stammen eller ställdonet. Dessutom kan du behöva installera en dräneringsventil längst ner i ventilkroppen för att möjliggöra avlägsnande av sediment eller skräp som kan ackumuleras.
Andra typer av marina ventiler
Förutom marina grindventiler finns det flera andra typer av ventiler som vanligtvis används i marinsystem, var och en med sina egna unika installationskrav. Här är några exempel:
- Marinfjärilventil: Dessa ventiler är vanligtvis installerade i ett horisontellt eller vertikalt läge, med skivan vinkelrätt mot flödesriktningen. De är kända för sin kompakta design, låg kostnad och snabb drift, vilket gör dem till ett populärt val för många marina applikationer.

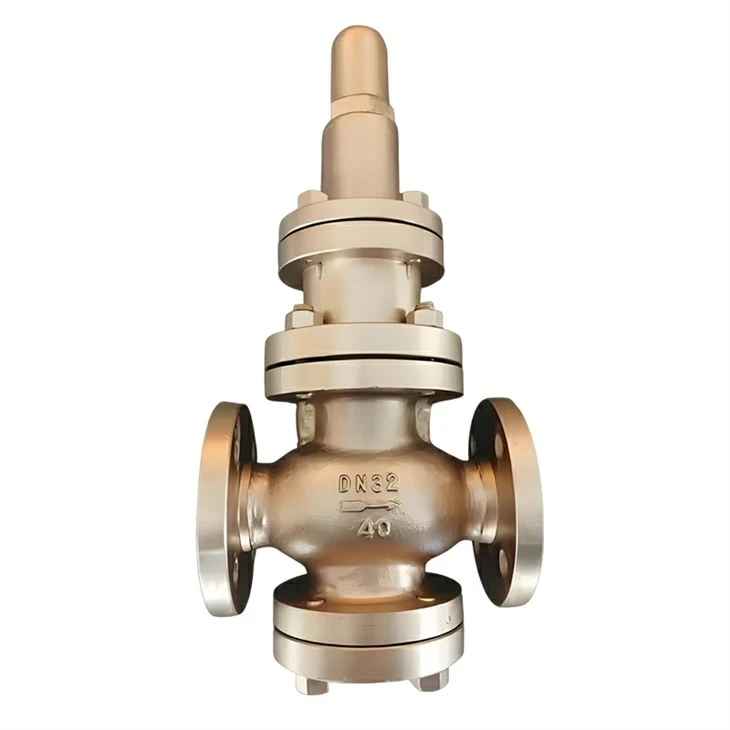

- Marin tryckreduktionsventil: Dessa ventiler används för att minska trycket på en vätska i en rörledning till en säker och hanterbar nivå. De är vanligtvis installerade i horisontellt läge, med inlopps- och utloppsportarna anslutna till rörledningen.
Slutsats
Sammanfattningsvis beror den bästa installationsvinkeln för en marin grindventil på flera faktorer, inklusive flödesriktning, rymdbegränsningar, underhållskrav och miljöförhållanden. Genom att överväga dessa faktorer och följa de rekommenderade installationsriktlinjerna kan du se till att din ventil fungerar effektivt, säkert och pålitligt under många år framöver.
Om du är ute efter en marin grindventil eller någon annan typ av marinventil, skulle jag gärna hjälpa till. Som en pålitlig leverantör erbjuder vi ett brett utbud av högkvalitativa ventiler som är utformade för att tillgodose de specifika behoven i den marina industrin. Oavsett om du letar efter en standardventil eller en anpassad lösning, har vi expertis och erfarenhet för att ge dig rätt produkt till rätt pris.
Så om du har några frågor eller vill diskutera dina ventilkrav, tveka inte att komma i kontakt. Vi är här för att hjälpa dig att fatta det bästa beslutet för ditt marina system.
Referenser
- "Marine Valve Handbook" - En omfattande guide till design, urval och installation av marina ventiler.
- "ASME B16.34 - ventiler - flänsade, gängade och svetsade slut" - en standard som ger riktlinjer för design, tillverkning och testning av ventiler.
- "ISO 5208 - Industrial Ventiles - Pressure Testing" - En standard som anger kraven för trycktestning av industriella ventiler.
